彈簧疲勞試驗機
產品分類： 數顯式彈簧拉壓試驗機
產品介紹：
PWS-500彈簧疲勞試驗機適用于對軌道交通各類彈簧等進行疲勞性能試驗和測試。試驗系統具備拓展功能，后續客戶可根據具體試驗條件進行自己設定和調整，技術性能達到國際先進水平。
PWS-500彈簧疲勞試驗機適用于對軌道交通各類彈簧等進行疲勞性能試驗和測試。試驗系統具備拓展功能，后續客戶可根據具體試驗條件進行自己設定和調整，技術性能達到國際先進水平。
訂購熱線：0531-85908977
上一個產品：微機控制彈簧拉壓試驗機
下一個產品：最后一頁
產品詳情
PWS-500彈簧疲勞試驗機適用于對軌道交通各類彈簧等進行疲勞性能試驗和測試。試驗系統具備拓展功能，后續客戶可根據具體試驗條件進行自己設定和調整，技術性能達到國際先進水平。
一、 簡介：
1、 主要用途：主要用于彈簧類產品的疲勞試驗等項目測試。
2、 項目簡介: 試驗機能夠完成試驗項目：
2.1、靜態力學性能試驗；
2.2、動態疲勞性能試驗；
2.3、橫向剛度性能試驗。
3、 產品滿足標準、試驗方法及設計依據：
《GB/T2611-2007試驗機通用技術要求》；
一、 方案描述：

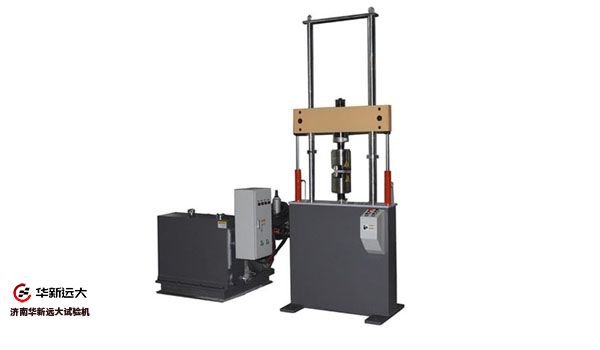

電液伺服軌疲勞試驗機由主機(上置500kN伺服直線作動器)、一臺恒壓伺服泵（240L/min）、單通道全數字動態伺服控制器以及相關試驗軟件以及其它必要附件等組成。
結構單元介紹：
1、主機：主機為四立柱（電鍍）框架式結構，伺服直線作動器上置。
1.1、 橫梁采用液壓升降、液壓夾緊、彈性松開式結構，保證試驗的穩固可靠，同時保證在非試驗狀態時橫梁保持鎖止不動；
1.2、 橫梁造型具有立體感，美觀大方。橫梁升降采用液壓升降，方便操作；
1.3、 立柱外表面采用電鍍硬鉻處理，提高防腐蝕能力；
1.4、 橫梁運動液壓模塊采用專用手動換向閥，保證高頻試驗時穩定可靠；
1.5、 夾緊油缸采用模塊設計，密封元件采用進口德國專用高速密封元件，保證試驗機長期運轉運行可靠。
1.6、 主機前方設計試樣裝夾、橫梁運動和急停操作按鈕，便于操作。
一、 簡介：
1、 主要用途：主要用于彈簧類產品的疲勞試驗等項目測試。
2、 項目簡介: 試驗機能夠完成試驗項目：
2.1、靜態力學性能試驗；
2.2、動態疲勞性能試驗；
2.3、橫向剛度性能試驗。
3、 產品滿足標準、試驗方法及設計依據：
《GB/T2611-2007試驗機通用技術要求》；
一、 方案描述：
電液伺服軌疲勞試驗機由主機(上置500kN伺服直線作動器)、一臺恒壓伺服泵（240L/min）、單通道全數字動態伺服控制器以及相關試驗軟件以及其它必要附件等組成。
結構單元介紹：
1、主機：主機為四立柱（電鍍）框架式結構，伺服直線作動器上置。
1.1、 橫梁采用液壓升降、液壓夾緊、彈性松開式結構，保證試驗的穩固可靠，同時保證在非試驗狀態時橫梁保持鎖止不動；
1.2、 橫梁造型具有立體感，美觀大方。橫梁升降采用液壓升降，方便操作；
1.3、 立柱外表面采用電鍍硬鉻處理，提高防腐蝕能力；
1.4、 橫梁運動液壓模塊采用專用手動換向閥，保證高頻試驗時穩定可靠；
1.5、 夾緊油缸采用模塊設計，密封元件采用進口德國專用高速密封元件，保證試驗機長期運轉運行可靠。
1.6、 主機前方設計試樣裝夾、橫梁運動和急停操作按鈕，便于操作。
| 序號 | 檢 驗 項 目 | 技 術 要 求 |
| 1 | 最大試驗力 | 軸向 |
| 500kN | ||
| 2 | 試驗力有效測量范圍 | 1%-100% |
| 5 | 位移最小分辨率 | 0.01mm |
| 6 | 試驗力示值相對誤差 | 精確測量范圍內≤±1.0% |
| 橫向試驗力 | 50kN | |
| 7 | 試驗機精度等級 | 1級 |
| 8 | 位移示值精度 | ±（50+0.15L）µm, 注：L為測定的任意位置距離。單位：（mm） |
| 9 | 橫向有效試驗行程 | 60mm |
| 10 | 軸向上、下壓盤平行度誤差 | ≤0.2mm |
| 11 | 軸向上、下壓盤偏移量誤差 | ≤1.0mm |
| 12 | 橫向加載速度 | 0.02mm/min～200 mm/min （無級調速） |
| 13 | 速度精度 | 速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內； |
| 14 | 軸向壓盤直徑 | ∮500mm |
| 15 | 測試彈簧外徑 | ∮100-∮500mm |
| 16 | 測試彈簧內徑 | ∮50-∮400mm |
