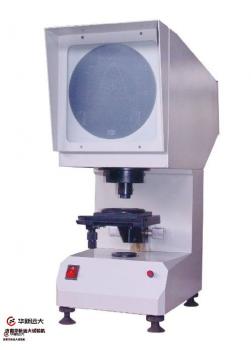

CST-50沖擊試樣缺口投影儀
產品分類： 拉床/投影儀/低溫槽
產品介紹：
CST-50型沖擊試樣缺口投影儀 沖擊試驗夏比投影儀，是根據廣大用戶的實際需求與GB T229-94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種檢察夏比V 型和U 型沖擊試樣缺口加工質量的專用光學儀器。
CST-50型沖擊試樣缺口投影儀 沖擊試驗夏比投影儀，是根據廣大用戶的實際需求與GB T229-94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種檢察夏比V 型和U 型沖擊試樣缺口加工質量的專用光學儀器。
訂購熱線：0531-85908977
上一個產品：LY71-UV沖擊試樣缺口電動液壓拉床
下一個產品：最后一頁
產品詳情
CST-50型沖擊試樣缺口投影儀/沖擊試驗夏比投影儀，是根據廣大用戶的實際需求與GB/T229-94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種檢察夏比V 型和U 型沖擊試樣缺口加工質量的專用光學儀器。該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投影到投影屏上，與投影屏上沖擊試樣V 或U型缺口標準樣樣板圖對比，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是 操作簡便，檢查對比真觀，效率高。
該儀器還可用于機械零件的外形輪廓，防治物纖維，生物切片分析，工量刀具檢驗，儀表元件和半導體器件的投影檢測，操作簡便，檢查對比直觀、效率高。
該儀器還可用于機械零件的外形輪廓，防治物纖維，生物切片分析，工量刀具檢驗，儀表元件和半導體器件的投影檢測，操作簡便，檢查對比直觀、效率高。
主要參數
1. 投影屏直徑：180mm
2. 工作臺尺寸：
1. 投影屏直徑：180mm
2. 工作臺尺寸：
方工作臺尺寸：110*125mm
圓工作臺直徑：90mm
工作臺玻璃直徑：70mm
3. 工作臺行程：
縱向：±10mm
橫向：±10mm
升降: ±12mm
4. 工作臺轉動范圍：0~360º
5. 儀器放大倍率：50X
物鏡放大倍率：2.5X
投影物鏡放大倍率：20X
6. 光源（鹵鎢燈）：12V
7. 電源：220V 50HZ
8. 外形尺寸：515*224*603mm
9. 重量：18kG
圓工作臺直徑：90mm
工作臺玻璃直徑：70mm
3. 工作臺行程：
縱向：±10mm
橫向：±10mm
升降: ±12mm
4. 工作臺轉動范圍：0~360º
5. 儀器放大倍率：50X
物鏡放大倍率：2.5X
投影物鏡放大倍率：20X
6. 光源（鹵鎢燈）：12V
7. 電源：220V 50HZ
8. 外形尺寸：515*224*603mm
9. 重量：18kG
