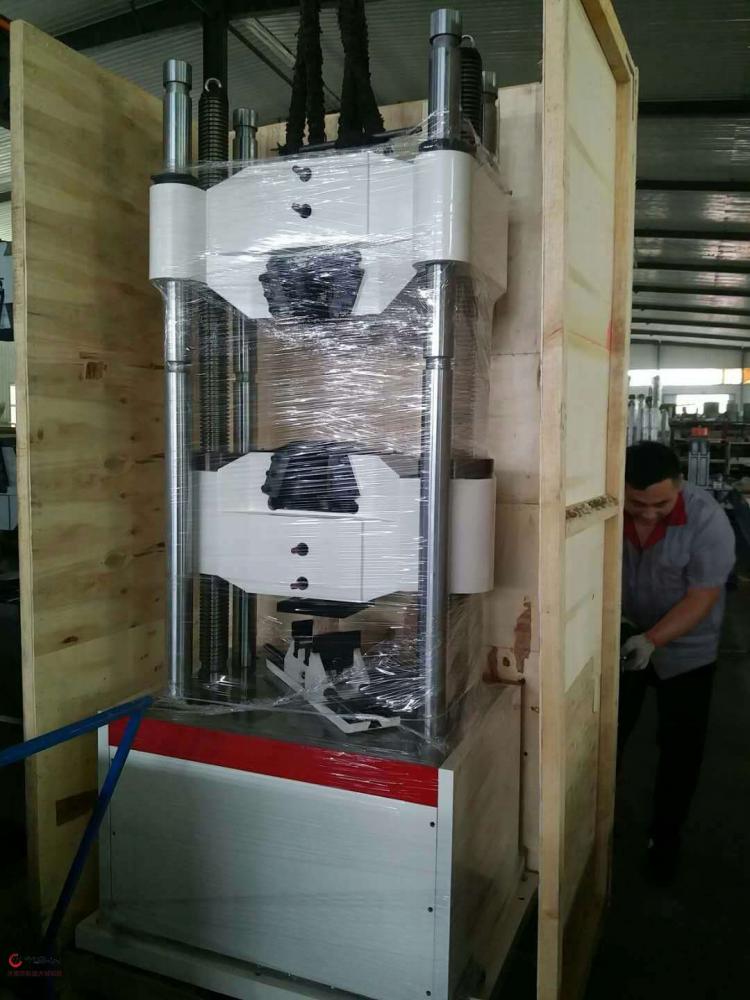

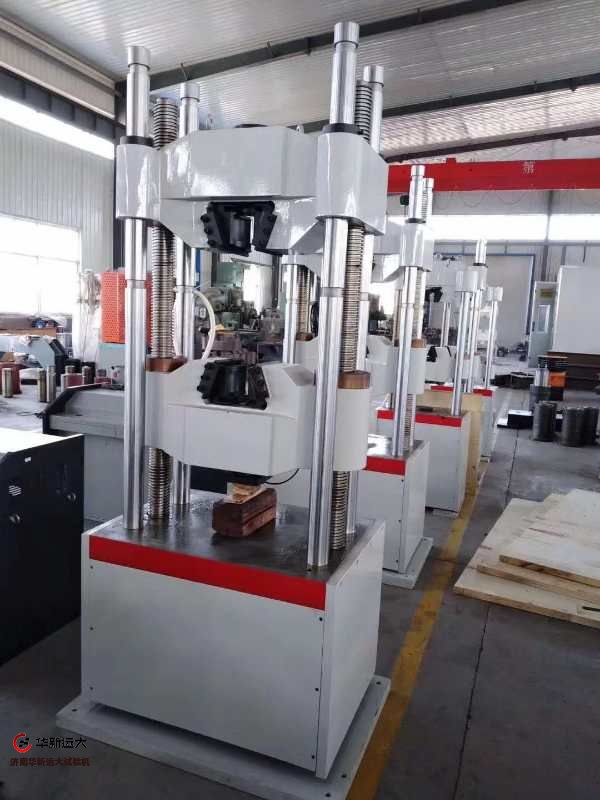

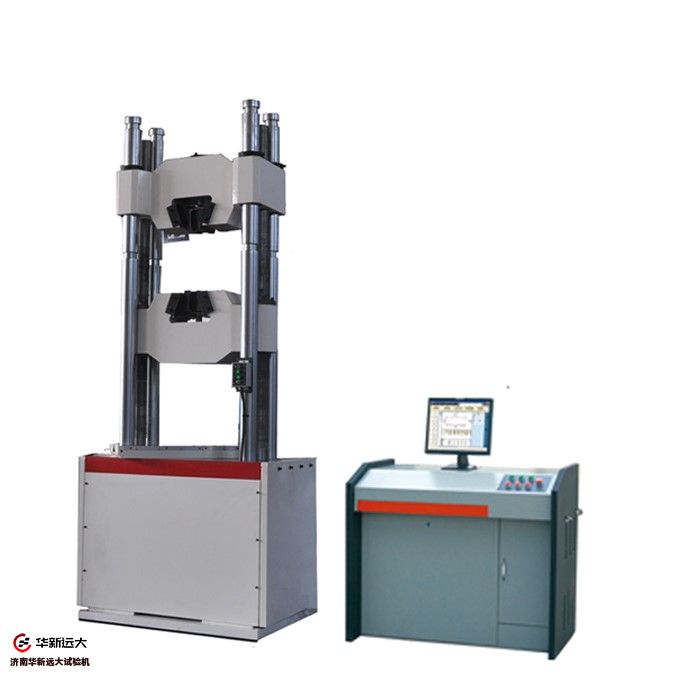

WAW-1000E微機控制電液伺服萬能試驗機
WAW-1000E微機控制電液伺服萬能試驗機采用油缸下置式、四立柱主機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB T228-2010《金屬拉伸試驗方法》的要求。
產品詳情
1、主機
特點：
1）主機采用油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。
2）堅固的四立柱兩絲杠結構設計，整機穩定性極強
3）試驗空間兩檔位可調。
4）油缸采用間隙密封，即提高了測量精度又增加了使用壽命。
5)中橫梁通過減速電機帶動鏈輪鏈條進行空間調整。
2、傳動系統
鏈條機構調整試驗空間，加載系統幾何中心與受力中心一致，保證了上下鉗口的同軸度和主機的耐久性。
3、液壓系統（琴臺式油源）
3．1液壓原理
為負載適應型進油節流調速系統。
油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
3.2特點:
1）采用進口高壓齒輪泵噪音低、壓力平穩。
2）動力系統與操作臺一體化設計，便于操作，節省實驗空間。
3）表面經噴塑處理，外形美觀。
技術指標：
1、最大試驗力：1000kN；
2、試驗力測量范圍：20KN-1000kN；
3、試驗力示值精度： ±1%；
4、位移測量分辨力：0.01mm；
5、變形測量精度: ±0.5%
6、活塞最大移動速度：100mm/min；
7、最大拉伸試驗空間（含活塞行程）：800mm
8、最大壓縮試驗空間（含活塞行程）：700mm
9、扁試樣夾持厚度：0-40mm
10、圓試樣夾持直徑：φ13-60mm
11、壓盤尺寸：204×204mm
12、彎曲試驗支滾間距： 450 mm
13、支滾寬度：140mm
14、支點直徑：φ40mm
15、活塞行程：250mm；
16、夾緊方式：液壓夾緊
17、外形尺寸：主機：960×750×2500mm；油源：1100×700×950mm
18、整機重量:3600 kg
